RD Man / 2012 / Beroun

Naším úkolem bylo navrhnout stavbu třípodlažního jednogeneračního rodinného domu.

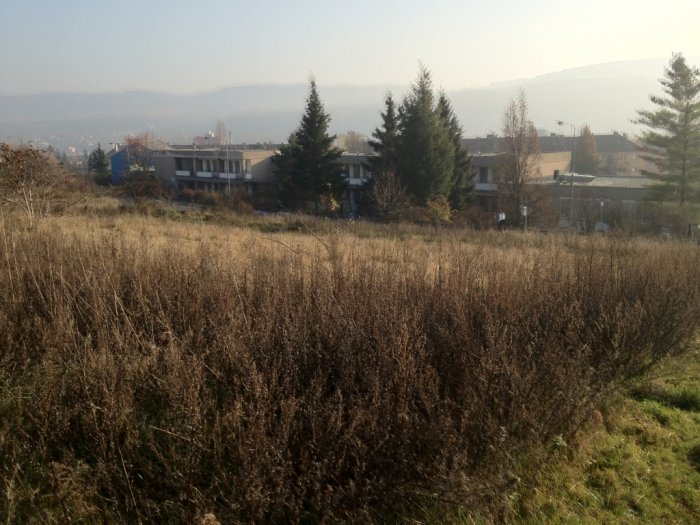

Parcela ve svažitém terénu se nacházela v okrajové části města Beroun.

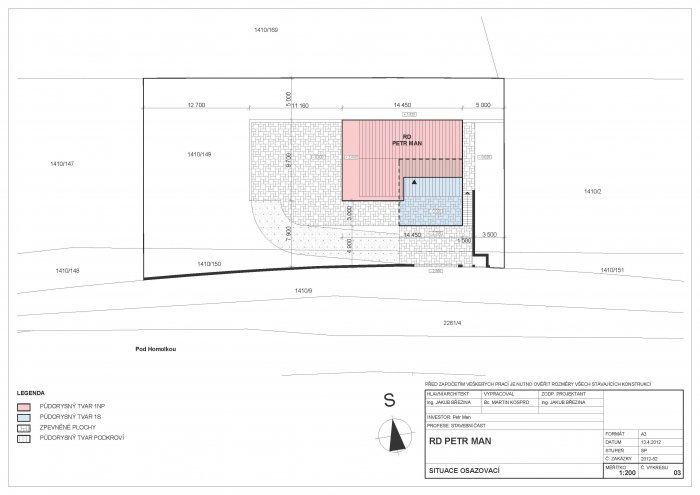

Prvním krokem bylo umístění stavby na pozemek a rozmístění jednotlivých místností vůči světovým stranám.

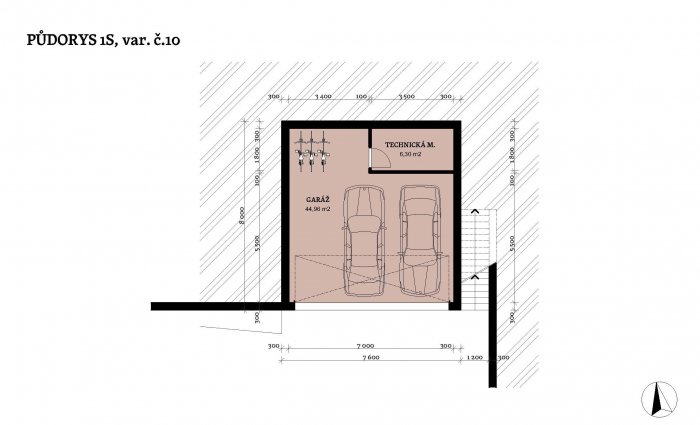

V suterénu, který je přístupný z ulice, se nachází garáž pro dvě osobní auta a technická místnost.

V prvním podlaží se nachází prostorný obývací pokoj s kuchyní, pracovna, koupelna a šatna.

V druhém podlaží se nachází ložnice s vlastní koupelnou, dva dětské pokoje a koupelna.

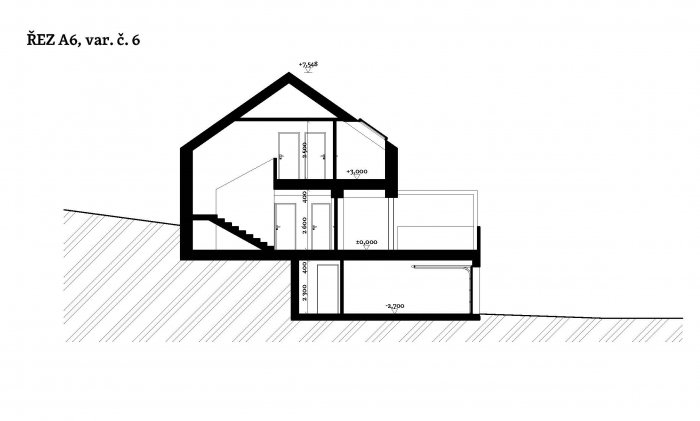

Studie řezu, pro znázornění osazení domu do svažitého terénu.

Vizualizace návrhu rodinného domu

Vizualizace návrhu rodinného domu

Vizualizace návrhu rodinného domu

Vizualizace návrhu rodinného domu

Vizualizace interiéru

Vizualizace interiéru

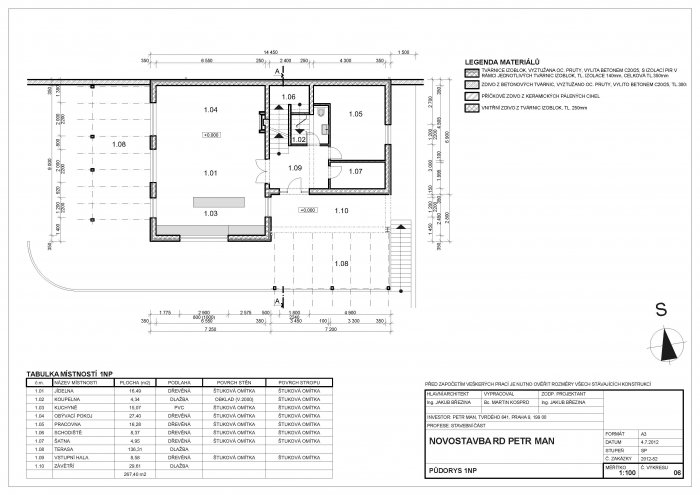

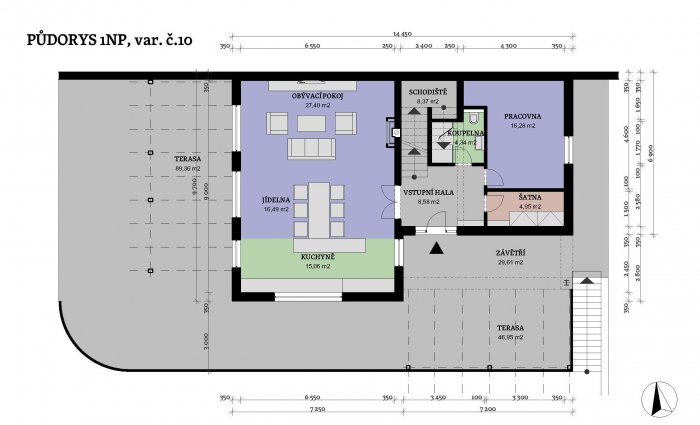

Výkresy pro stavební povolení - Půdorys 1NP

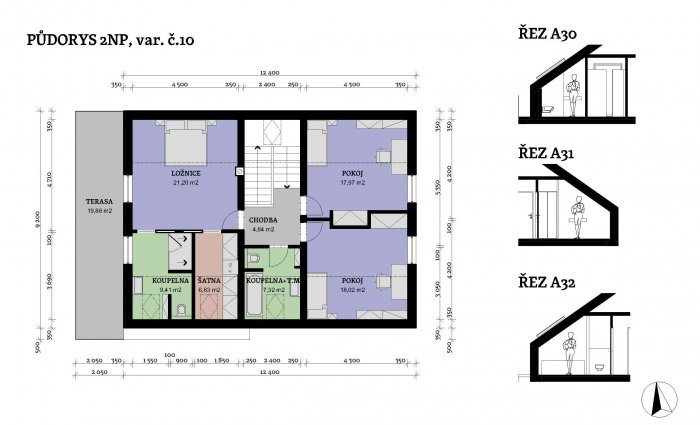

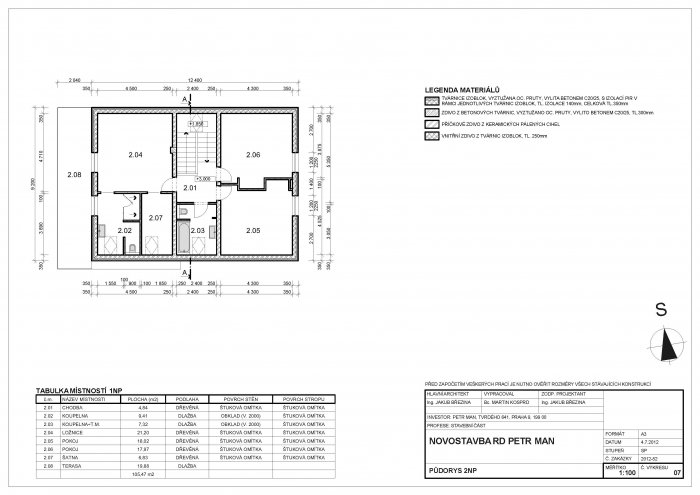

Výkresy pro stavební povolení - Půdorys 2NP

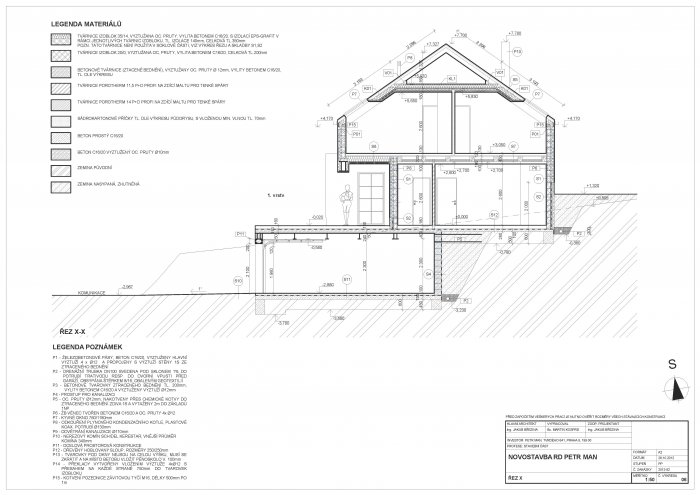

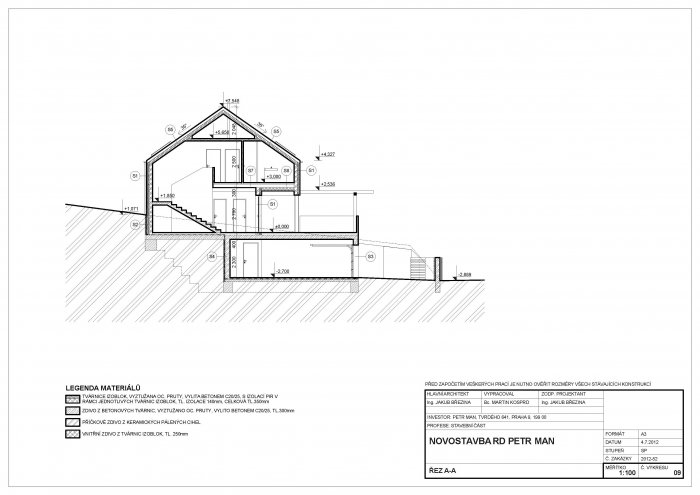

Výkresy pro stavební povolení - Řez

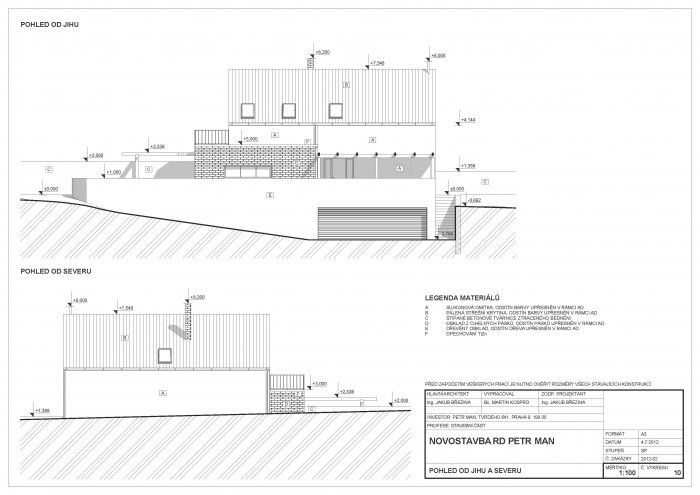

Výkresy pro stavební povolení - Pohledy

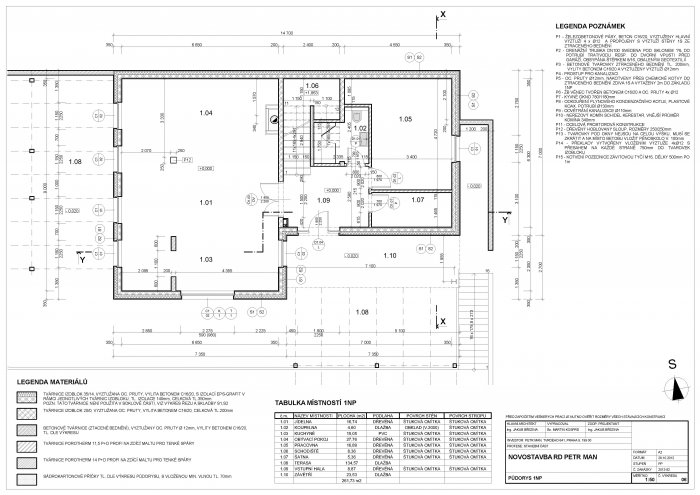

Výkresy pro realizaci stavby - Půdorys 1NP

Výkresy pro realizaci stavby - Řez

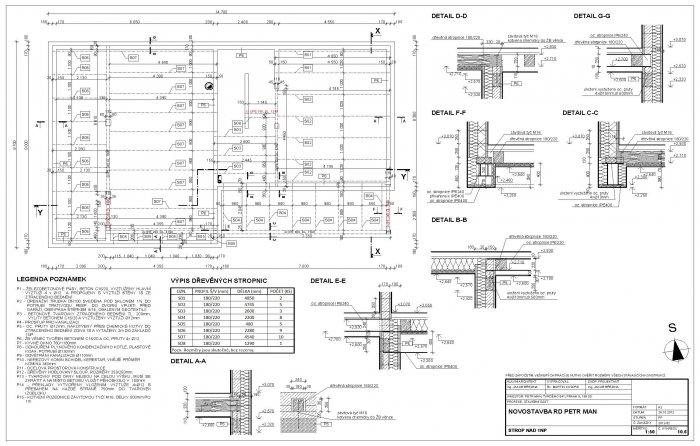

Výkresy pro realizaci stavby - Strop nad 1NP

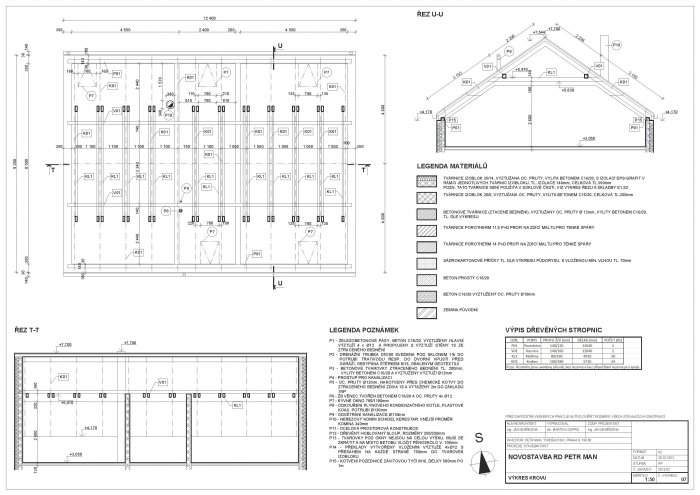

Výkresy pro realizaci stavby - Krov

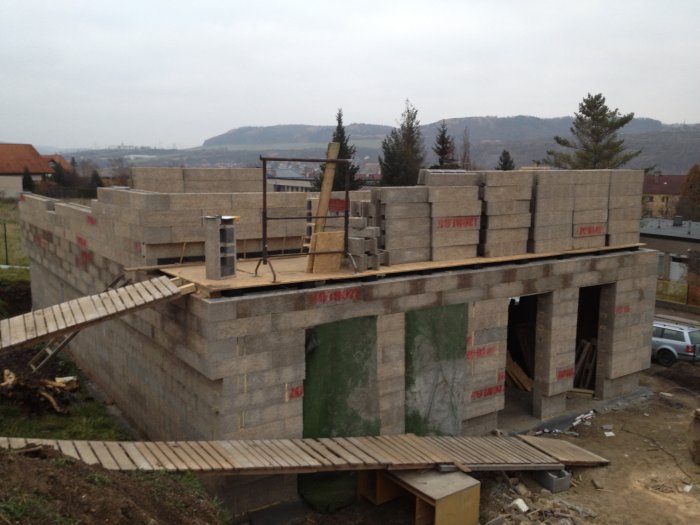

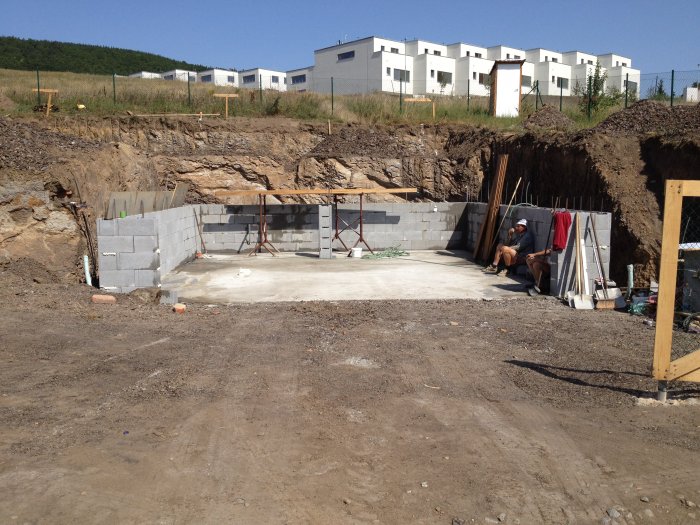

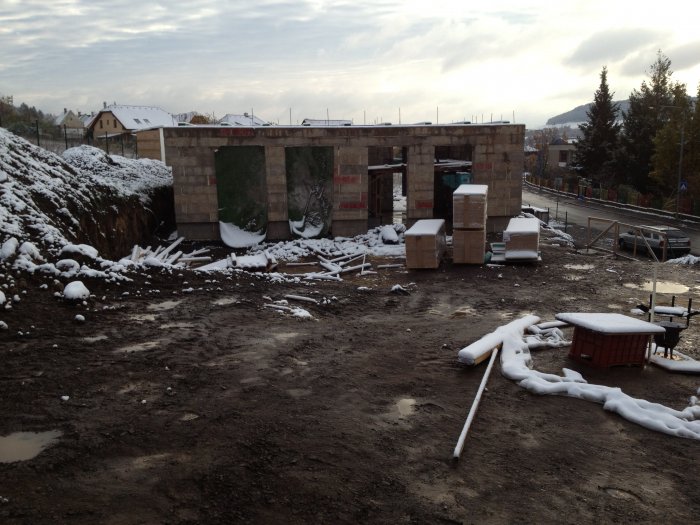

Realizace stěn suterénu z tvárnic ztraceného bednění.

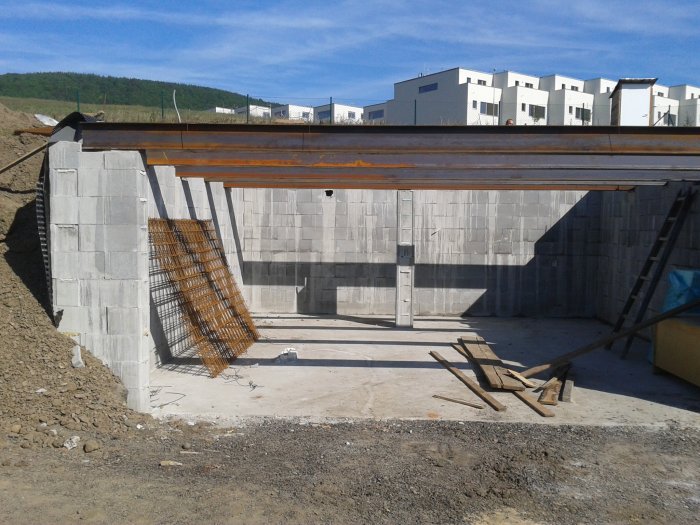

Realizace stropu suterénu z ocelových I-nosníků.

Stropní systém nad prvním podlaží je dřevěný trámový strop zaklopený OSB deskami.

Konstrukční systém prvního podlaží jsme zvolili z dřevocementových tvárnic IZOBLOK s vloženou tepelnou izolací, vyplněných betonovou směsí.

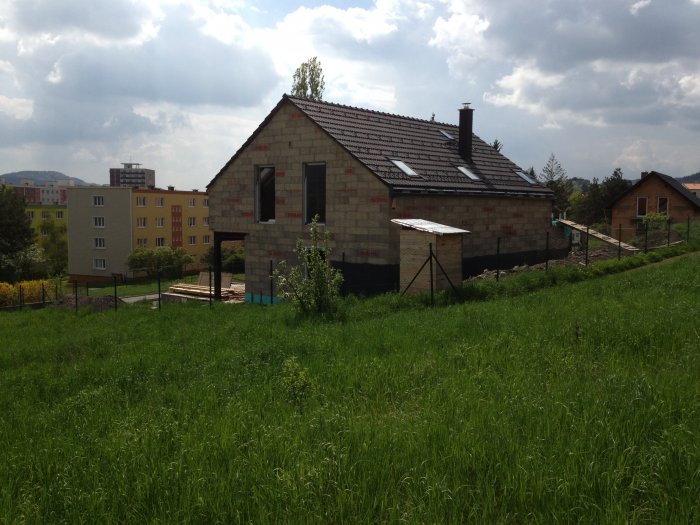

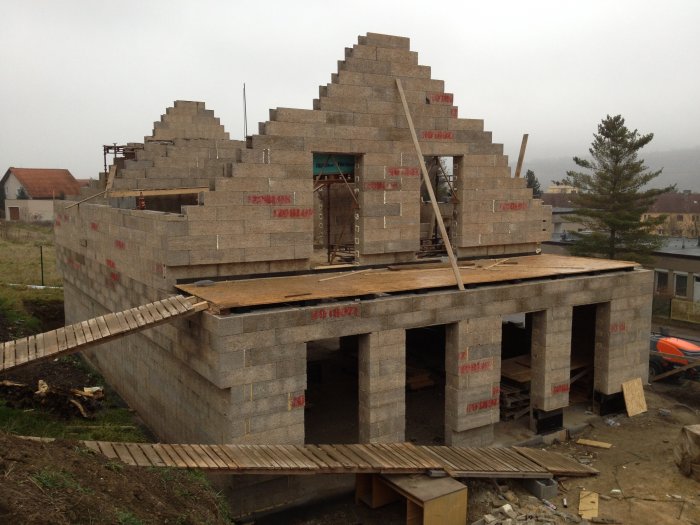

I druhé podlaží je vyzděno z dřevocementových tvárnic IZOBLOK.

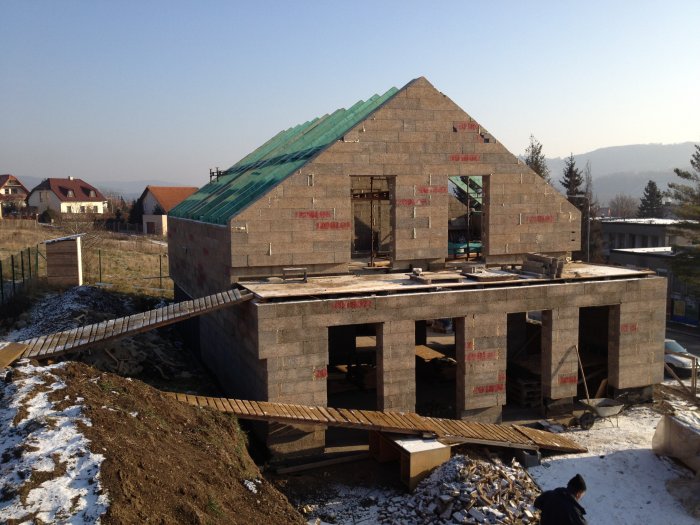

Nosný systém krovu tvoří vaznicová soustava.

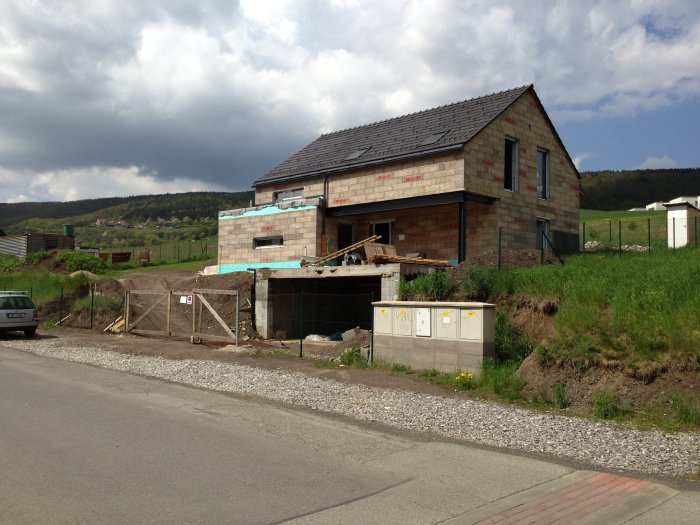

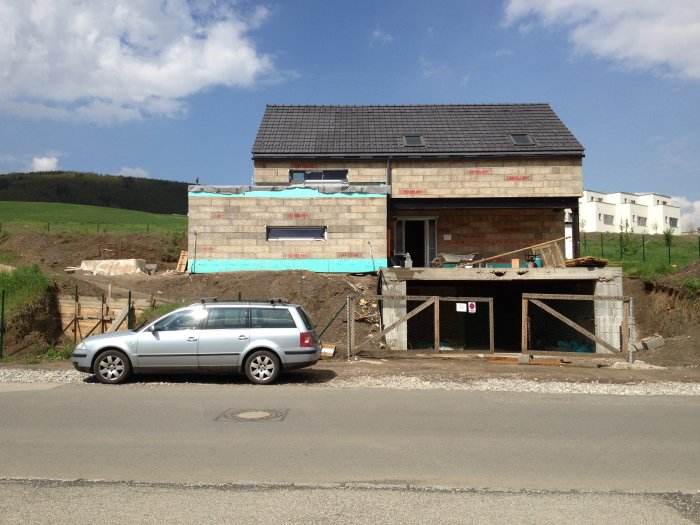

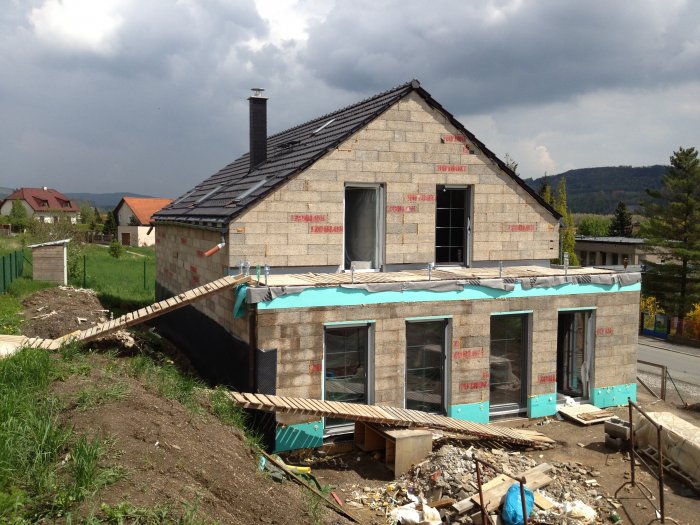

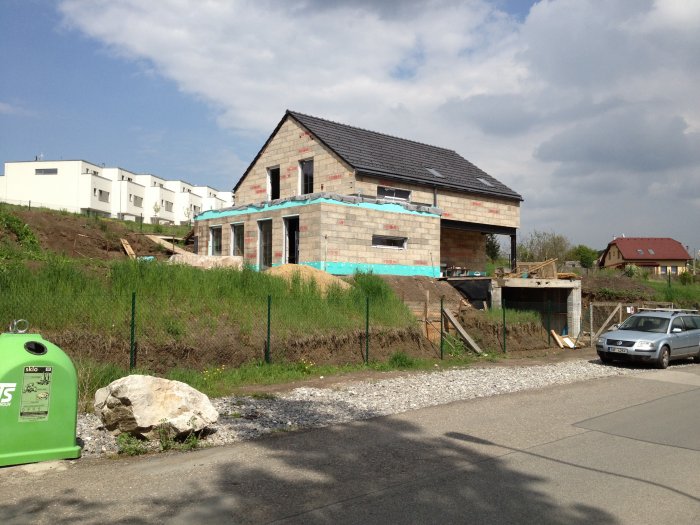

Realizace
